Kit Solar de 28 W con PoE Pasivo 24 Vcc para 2 Radios de Ubiquiti airMAX, Cambium ePMP

Lista de compatibilidad Ubiquiti Networks:

– LOCOM2.

– LOCOM5.

– ROCKETM2, ROCKETM5, R5AC-Lite

Pinout de cable para alimentar equipos Ubiquiti Networks:

– Se usa un cable con configuración directa.

Lista de compatibilidad Cambium Networks:

– EPMP-5C, EPMP-5I.

Pinout de cable para alimentar equipos Cambium Networks:

– Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).

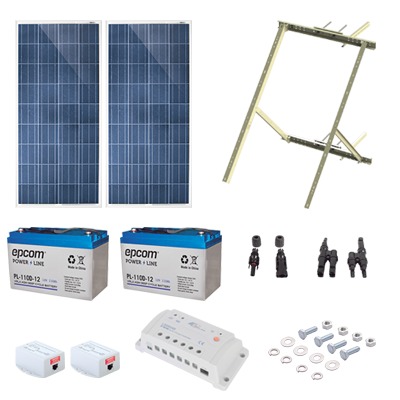

Lista de componentes incluidos en el kit:

2 x PRO-125-12       – Módulo fotovoltaico de 125 W, 12 Vcc.

1 x LS2024EU    – Controlador de carga 20 A, 12 Vcc.

2 x TP-1224G         – Convertidor CD con PoE Pasivo de 12-24 Vcc, 0.8 A.

2 x PL10012     – Acumulador ciclo profundo VRLA 12 Vcc, 110 Ah.

1 x SS-PBL-V5       – Montaje para poste/torre para paneles solares.

1 x EPL01                  – Conector sencillo MC-4.

1 x PROSECB-02                    -Conector doble MC-4.

1 x EIPCB040703W3S     – Gabinete metálico para baterías.

No incluye el EI-PCB-40M montaje de gabinete para poste.

 Diagrama de Instalación.

Este KIT no incluye el supresor LA302DC, no es necesario pero es muy recomendable su intalacion para proteccion de descargas atmosfericas
